SKU
L0051

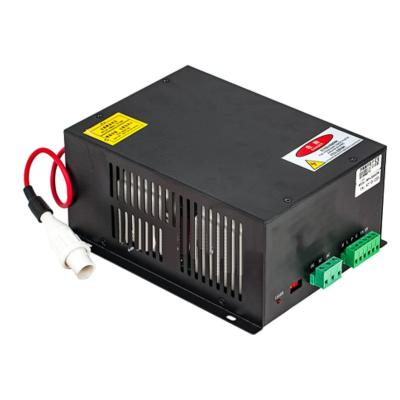

Alimentatore per tubo Laser 60 W.
Alimentatore per tubo Laser da 60 W.
Caratteristiche:
1. Buona compatibilità: può essere utilizzato anche con tubi laser da 60W di svariate marche.
2. Velocità e rapidità di risposta, alte prestazioni, grande potere di taglio, inoltre può anche prolungare la durata di vita del tubo laser.
3. Controllo facile: l'inizio e l'arresto del laser possono essere controllati facilmente dal livello di TTL.
4. L'alimentatore ha una protezione a circuito aperto in uscita.
5. L'alimentatore ha l'indicazione del segnale TTL, l'indicazione del segnale di passaggio dell’acqua e l'indicazione dell'uscita laser.
6. Questo alimentatore ha il bottone per il test manuale di uscita del laser.
Istruzione:
1. Collegamento del tubo laser: (Fare riferimento a Diagramma di collegamento del dispositivo di alimentazione e del laser) Il terminale ad alta tensione dell'alimentatore deve essere collegato al polo positivo del dispositivo laser CO2. Il circuito di corrente dell'alimentatore deve essere collegato al polo negativo (terminale di uscita laser) del dispositivo laser, tramite un amperometro o direttamente.
2. Collegamento del segnale di controllo (fare riferimento al diagramma di collegamento dell'alimentatore e della scheda di controllo) Il segnale di controllo deve essere collegato in modo affidabile al terminale di controllo dell'alimentatore, dopo aver collegato il segnale di uscita DAC e il segnale TTL del computer esterno con l’alimentatore, il dispositivo laser deve funzionare come previsto. Se l’indicatore luminoso laser non funziona correttamente, controllare se il segnale di controllo è corretto o meno (controllare anche le specifiche di tensione e logica), se si usa il controllo PWM come controllo di potenza, assicurarsi che sia f≥20KHz, Ampiezza (valore di picco) ≤5V, Interruttore di controllo e protezione La connessione WP è corretta allo stesso tempo.
3. Altro: un gruppo di interruttori di protezione é riservato per il rilevamento di interruzione del circuito dell'acqua, interruzione della ventola, protezione per la custodia aperta e così via.
Caratteristiche tecniche:
Tensione: | AC20V / 47-440Hz |
Max voltaggio output: | 24KV |
Max corrente output: | 25mA |
Temp. min/max: | -30 / 65 C° |
Umidità min/max: | 20/85% |
MTBF: | +/- 30000 ore |
Dim. LxPxH (mm.): | 197 x 161 x 91 |
